MENETUKA NILAI RESISTOR DENGAN KODE WARNA


Pada badan resistor terdapat pita warna. Pita atau cincin berwarna itu dapat kita beri kode pita/cincin 1,2,3, atau 4. Pita atau cincin 1,2,3 mengelompok menjadi satu, sedang pita atau cincin 4 berdiri sendiri.
            Pita atau cincin 1,2 dan 3 menyatakan nilai resistor, sedangkan cincin 4 menyatakan toleransi dari resistor dan biasanya berwarna emas, perak, atau tidak berwarna. Toleransi dimaksukan  bahwa nilai sebuah resistor tibak mutlak seperti nilai yang di tujukan oleh kode warna, melainkan dapatme;ainkan dapat lebih atau kurang sesuai ohm dan toleransi 5%. Berarti nilai resistor sebenarnya 100 ohm ±5% x 100ohm. Jadi, nilai resistor sebenarnya antara 95 ohm sampai 105ohm.

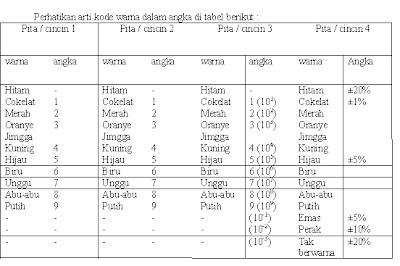

            Apabila cicnin 4, yaitu warna emas atau perak diletakan posisi paling kanan maka warna cincin 1 menyatakan warna ke 1, cincin 2 menyatakan warna 2, dan cincin 3 menyatakan warna 3.

Contoh:
           1.

Keterangan :
1.      Cincin 1 berwarna      angka pertama = 2
2.      Cincin 2 berwarna      angka kedua = 6
3.      Cincin 3 berwarna     jumlah nol = 4
4.      Cincin 4 berwarna     toleransi = 10%
Jadi, nilai resistor = 260.000 ohm dengan toleransi 10% atau 260 kohm dengan toleransi 10%. Nilai sebenarnya adalah 260.000 ohm ± 10% x 260.000, atau antara 234.000 ohm sampai 286.00 ohm.
